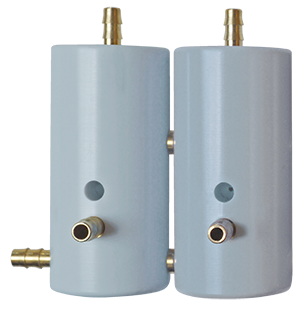

Pneumatisch gesteuerte Vorrangschaltung 8101.0584

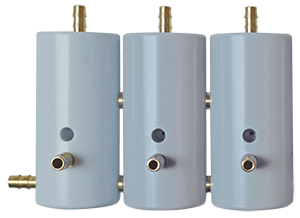

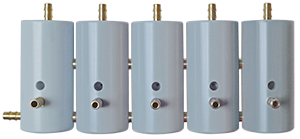

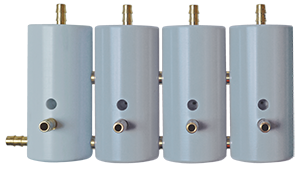

Mit der pneumatisch gesteuerten Vorrangschaltung kann eine Verriegelung der Instrumente ohne elektrische Komponenten verwirklicht werden. Erhältlich ist diese in 2-5 facher Ausführung. Hierzu wird die Vorrangschaltung am Permanentluft Eingang mit 3,7 bis 6 Bar beaufschlagt. Jedes einzelne Ventil der Vorrangschaltung wird am Schaltluftausgang einer AVK Kupplung zugeordnet. Die Schaltlufteingänge werden mit dem jeweils zugeordneten Köcherventil verbunden. Wenn nun zum Beispiel ein Instrument aus dem ersten Köcher entnommen wird, schaltet das erste Köcherventil und dieses wiederum dann das erste Ventil der Vorrangschaltung. In diesem sogenannten angewählten Zustand ist es nicht möglich ein zweites Instrument zu entnehmen und zu benutzen.

Bestimmungsgemäße Verwendung

Nur zu verwenden mit flexiblen Schläuchen und den Medium Luft. Empfohlen wird ein Filter im Pneumatiksystem da keine Verunreinigungen in die Vorrangschaltung gelangen dürfen. Empfohlener Schlauchinnendurchmesser: 1,5mm
